LES INTERRUPTEURS à LAME SOUPLE

exemple d'application

symbole courant

Un interrupteur à lame souple est constitué d'un boîtier à l'intérieur duquel est placé un contact électrique métallique souple sensible aux champs magnétiques.

Lorsque le champ est dirigé vers la face sensible du capteur le contact se ferme.

Ce type de capteur est utilisé pour contrôler la position d'un vérin.





symbole normalisé

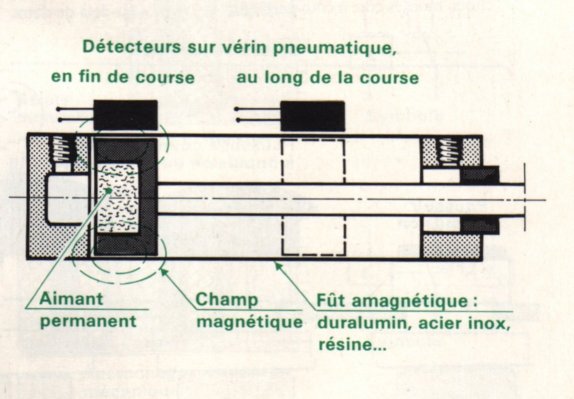

application aux vérins pneumatiques



Animation

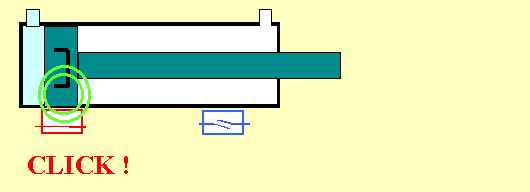

animation d'une association ILS / vérin pneumatique
