il y a la classe des pièces qui restent fixes et celle des pièces qui se translatent

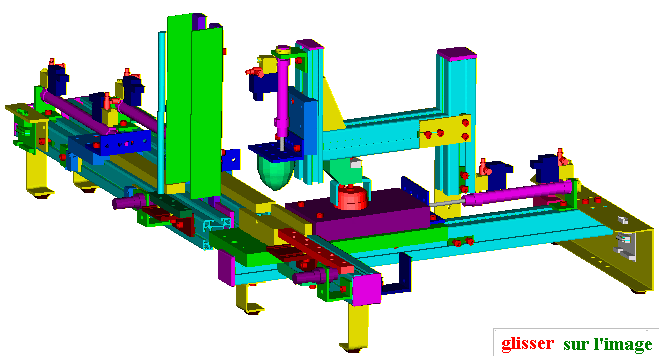

vous commencerez par colorier en deux couleurs votre dessin d'ensemble(une couleur pour ce qui reste fixe et une autre pour ce qui se translate)
après les avoir sélectionnés, vous remplirez les petits carrés par les couleurs choisies avec le bouton suivant
il faut pour cela relever où vos deux classes sont en contact (sont liées) et quelles sont les liaisons réalisées par ces contacts.(sélectionnez les lettres A et B et donnez leur la couleur choisie)
n'hésitez pas à prendre les pièces, où se font les contacts, en main .
dessiner les liaisons correctement orientées (comme sur la figure ci dessus) et les disposez les unes par rapport aux autres telles qu'elles sont en réalité
(vous avez pour cela des outils de création de dessin dans word, une couleur différente pour chaque classe est demandée)
ASSEMBLAGE:
sous SOLID CONCEPT, vous allez assembler les deux parties correspondant à votre sous système
pour cela vous allez commencer par apprendre à assembler des pièces quelconques puis vous appliquerez ce que vous aurez appris à votre système
1) INITIATION : cliquez sur le mot bleu suivant et suivez les consignes. Une fois l'initiation terminée, revenez à cette page : ASSEMBLAGE
2) ASSEMBLAGE DE VOTRE SYSTEME
après avoir tout fermé dans SOLID CONCEPT vous allez faire : fichier/nouveau/assemblage
a) ajouter la partie fixe de votre système (c'est un fichier assemblage donc de TYPE "asm") son nom est le nom de votre système suivi de "fixe" . Pour cela il faut cliquer sur
de la boite assemblage
b) commencez par le fixer en cliquant sur
de la boite paramétrage et en cliquant sur "fixer le composant"
c) ensuite vous ajouterez la partie mobile (nom de votre système suivi de "mobile") fichier de type "asm"
d) il va falloir faire en sorte d'installer la partie mobile par rapport à la partie fixe en utilisant des contraintes comme
,
à vous de jouez !!!
vous vérifierez votre travail en utilisant le bouton
............
