MONTAGE





Vous devez monter votre sous système ( !!! sans les capteurs)



en même temps, vous devez faire un schéma de montage de votre sous système au brouillon





C'est un schéma qui permet de lire de manière rapide l'ordre de montage (ou de démontage) des différentes pièces qui constituent un assemblage.

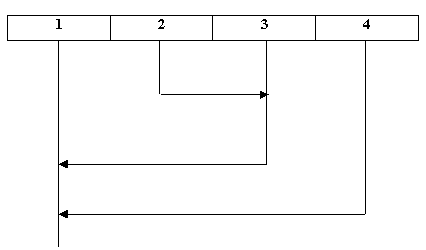

Soit, par exemple, le montage de quatre pièces 1, 2, 3 et 4. ce shéma se lit de haut en bas

Dans cet ordre, le graphe de montage sera : sur la pièce 3 on monte 2. Sur 1, on monte ensuite 2+3. Sur 1+2+3, on monte enfin 4.

REMARQUES

1) Pour votre compte rendu vous n'avez pas à dire comment se fixent les pièces entres elles (à l'aide d'une vis et d'un "écrou repéré 38" dans la plupart des cas). donc la pièce 38 n'est pas à installer.

2) observez bien la pièce 39 et regardez où elle se trouve dans l'ensemble

3) le vérin a une tige (mobile) et un corps (fixe) vous compterez deux pièces (tige et corps)

4) vous prendrez des flèches de couleurs correspondant au schéma cinématique en foncton des pièces à relier

5) n'hésitez pas à ouvrir le fichier 3D de votre sous système en cliquant sur l'image ci-dessous





LORSQUE LE BROUILLON EST FINI ET LE SYSTEME ASSEMBLE

complétez votre compte rendu



vous commencerez par faire un tableau comportant autant de colonne que de pièces à assembler et une seule ligne

pour cela il faut dans "word":
