Respect des règles de représentation d'une vue en coupe simplifiant la lecture des dessins:

Sur votre compte-rendu et en vous aidant du dossier ressource sur les coupes, complétez les trois règles simplifiant la lecture d'une vue en coupe.

L'étape ci-dessous a pour objectif de modifier la mise en plan pour qu'elle respecte les règles sur le hachurage.

Commencez par reportez sur votre compte-rendu les valeurs de pas et d'inclinaison des hachures ci-dessous, ainsi que la nature des matériaux.

Pièces de l'assemblage "Ermet ce préhenseur de mousses"

PIECES	ANGLE	echelle	MATERIAUX
corps CQ2B	20°	2	iso (aluminium)
dévêtisseur	90°	2	iso (aluminium)
Embout arrière bis	0°	2	iso (aluminium)

Pièces de l'assemblage "Ermet ce velcro ":

PIECES	ANGLE	echelle	MATERIAUX
Piston	0°	2	iso (acier)
culasse piston	0°	8	iso (acier)
ferrite piston	90°	8	iso (acier)
les deux joints	20° et -20°	8	iso (plastique)
entretoise	0°	4	iso (aluminium)
supports velcro	90°	4	iso (aluminium)

Enfin il reste la pièce permettant de saisir la mousse "velcro"

velcro

0°

2

iso (plastique)

Vous devez maintenant procéder aux modifications des hachures ci-dessus avec SOLIDWORKS:

zoomer sur la vue en coupe

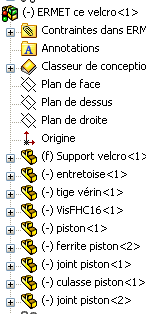

Indication: en arrêtant le curseur de la souris, sans cliquer, sur chacune des pièces, le nom de la pièce "survolée" apparait au bout de quelques secondes.

- Lorsque vous vous trouvez sur la pièces dont vous désirez modifier les hachures, cliquez

- Dans la fenêtre qui apparait, décochez l'option "hachures du matériau", puis procédez aux modifications des hachures en utilisant les trois cases "matériaux", "Echelle" et "angle".

- Validez ensuite ces modifications et vérifiez que les hachures ont bien été modifiées sur la pièces concernée.

Sur la vue en coupe, et en suivant la démarche ci-dessus, réalisez la modification des hachures (angle echelle et motif) en respectant le tableau ci-dessus afin que deux pièces différentes adjacentes n'aient pas le même type de hachures (voir valeurs sur votre compte-rendu).

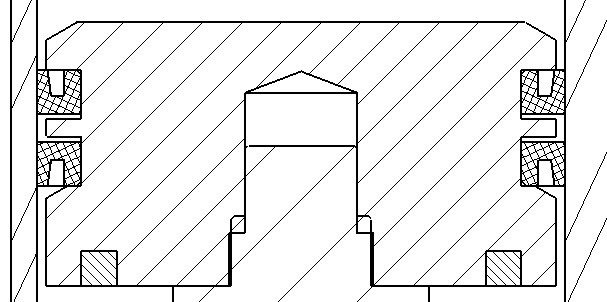

zoomer particulièrement sur les joints et la ferrite qui se trouve juste en dessous

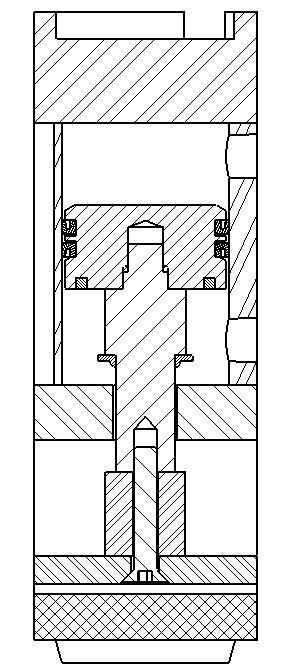

VOUS DEVEZ OBTENIR CECI

RESPECT DES REGLES

Afin de respecter une des règles simplifiant la lecture d'une vue coupe certaines pièces doivent être "exclus" de la coupe pour ne pas être hachurées:

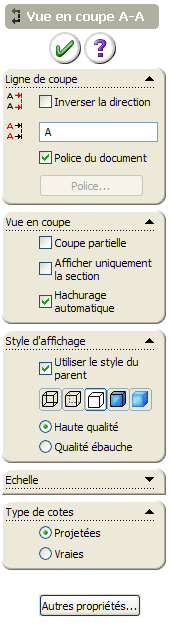

- En cliquant juste à coté de la vue en coupe, vous pouvez faire apparaitre le gestionnaire de cette vue en coupe:

en bas du gestionnaire, cliquez sur "Autres propriétées"

dans la fenêtre qui apparait, cliquez sur l'onglet "Etendue de la coupe". Il faut ensuite cliquer sur chacune des pièces qui ne devront pas être coupées . Les pièces à exclure de la coupe sont les suivantes

"Vis FHC16", "tige de vérin ".

- Pour trouver et sélectionner ces pièces survolez la vue en coupe et attendez que le nom de la pièce s'affiche. A chaque fois que vous sélectionnez une pièce à ne pas couper, son nom doit apparaitre dans liste des "composants exclus"

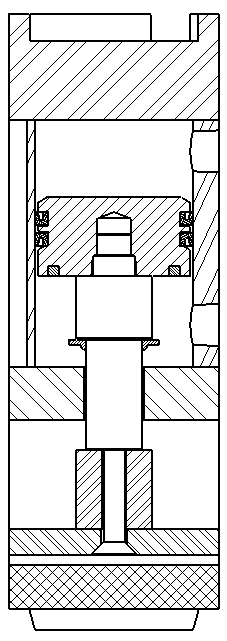

- Validez enfin Par "OK" et controlez que ces pièces ne sont plus coupées.

répondez aux questions suivantes sur votre compte-rendu.

Pour satisfaire à quelle règle simplifiant la lecture d'un dessin en coupe, certaines pièces ont-elles été exclus de la coupe par les opérations ci-dessus.

Reportez les hachures et le nom de la vue en coupe sur la mise en plan de votre compte-rendu.

Expliquez sur votre compte rendu pourquoi certaines parties du

"corps de verin "et de "l'embout supérieur" ne sont pas hachurées

Répondez aux dernières questions de connaissance sur les coupes.

C'EST PRESQUE TERMINE!!!!
