Insertion d'une vue en coupe:

Afin de voir l'intérieur du mécanisme sur la mise en plan, vous allez en réaliser une coupe en vue de gauche.

La première étape consiste d'abord à créer et à placer l'axe qui servira de plan de coupe.

ATTENTION à respecter scrupuleusement ces instructions!!!

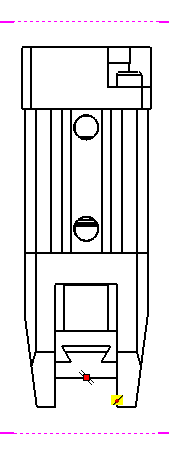

- En utilisant l'outil "ligne de construction" de la boite "esquisse" dessinez un axe vertical en utilisant la méthode ci-dessous

































1) sans cliquer, visez le milieu de la ligne où apparait un point rouge

2) sans cliquer, descendez verticalement en dessous de la vue puis cliquez

3) remontez verticalement et cliquez au dessus de la vue

4) une axe apparait

.....................
