Réalisation d'une mise en plan en trois vues:

Vous allez réaliser la mise en plan du préhenseur :

RAPPEL pour faire une mise en plan

On veut les trois vues FACE , DESSUS et GAUCHE

à l'échelle 1:1 et sans les pointillés

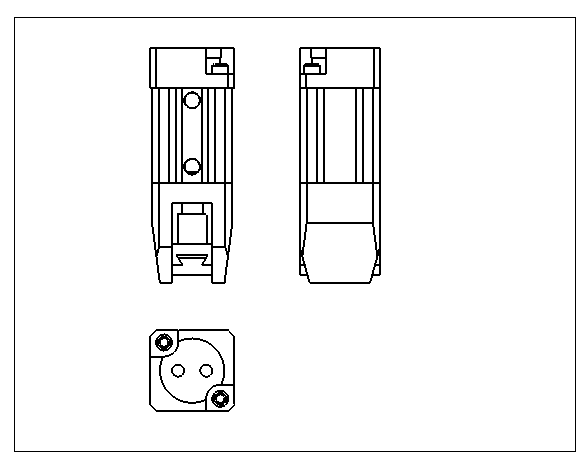

vous devez obtenir à peu prés ceci (à placer comme ci-dessous)

pour voir l'intérieur du préhenseur. On peut demander d'installer des lignes cachées

pour cela vous allez cliquer juste à coté de la vue de gauche et dans le gestionnaire demander

de mettre les pointillés

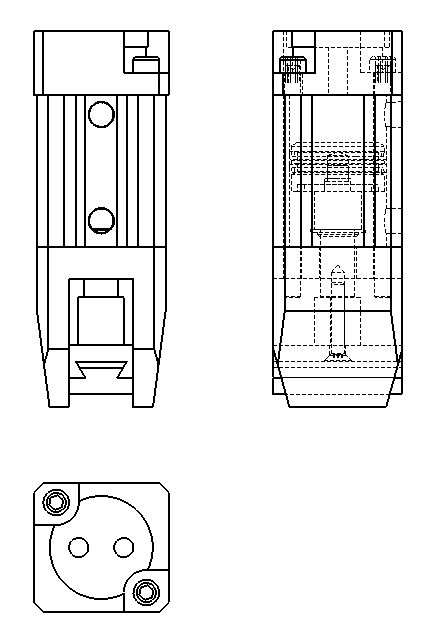

vous devez obtenir ceci

le nombre de pointillés rend le dessin trés peu compréhensible !!!

.....................
