INITIATION AUX COUPES



Ce TP a pour objectif de vous faire découvrir un mode de représentation TRES utilisé en dessin technique:

LES COUPES.

Le TP que vous allez réaliser a pour support l'unité chargée de prendre et de déposer une mousse dans le fond d'un écrin. Cette unité est implantée sur le système automatisé d'assemblage d'écrin présent dans la salle d'ISI.

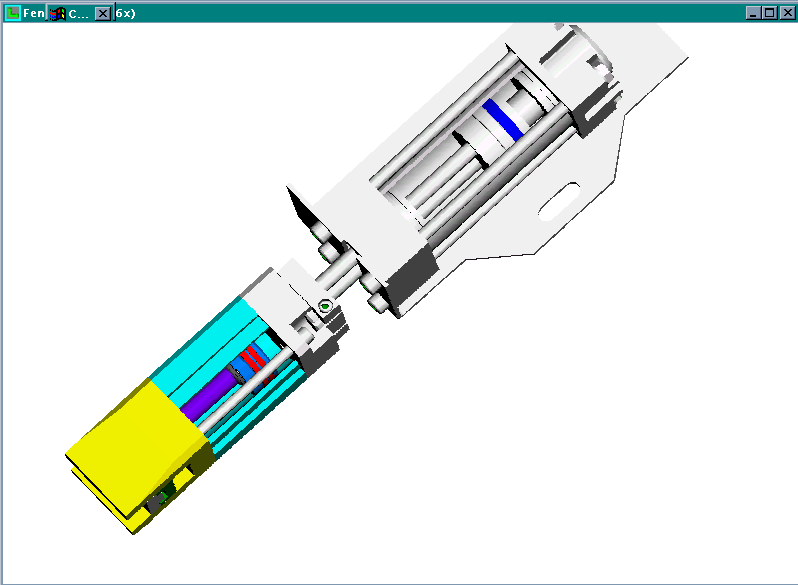

la partie qui nous intéresse est donc la partie ci-dessous

plus précisèment celle qui est en bout et qui est chargée de "saisir" la mousse appelée "PREHENSEUR"

début du TP
