COMPREHENSION DU PREHENSEUR

Vous allez réaliser la mise en plan du vérin qui permet de monter et descendre le scratch. Pour cela vous allez "ouvrir" le fichier suivant:

cliquez sur : préhenseur.sdlasm puis faire OK pour ouvrir avec solidworks

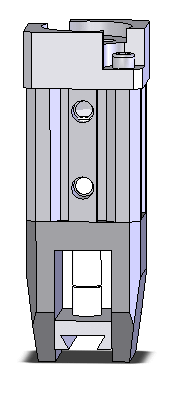

Observez le en le faisant tourner.

vous pouvez faire bouger légèrement le scratch comme ci-dessous

On ne voit pas l'intérieur !!!

REMARQUE:

le préhenseur possède trois parties

les deux parties du vérins possédant chacune plusieurs pièces ..................

Pour rendre l'intérieur visible nous avons deux méthodes :

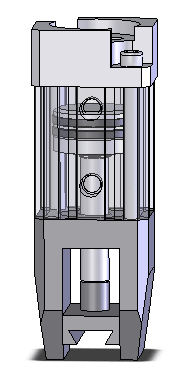

• rendons la pièce "corps" transparente , pour cela il faut:

dans le gestionnaire cliquez avec le bouton droit sur le nom "corps"

cliquez ensuite sur "modifier la transparence"

on voit l'intérieur par transparence

pour remettre le corps "opaque" il faut recliquer sur "modifier la transparence"

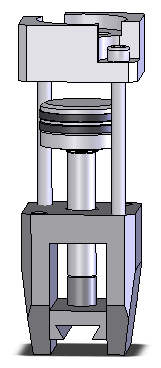

• rendons la pièce "corps" invisible , pour cela

• cliquer avec le bouton droit sur "corps" dans le gestionnaire de construction et cliquez sur "cacher"

vous remettrez le corps visible en cliquant sur "montrer"

COMPTE RENDU : Quel est le role des deux trous "taraudés" sur le coté du corps

.....................
